WT300F
分配型智能蠕動泵
雷弗 WT300F蠕動泵主要適用于0.1~4200mL液體的高精度分裝，灌裝精度誤差范圍±0.5~1%；采用直流無刷 伺服電機驅動，彩色高清液晶顯示，觸摸屏操作，可直接輸入灌裝液量、運行流速、工作次數等參數，既可手動操作，也可以配套自動灌裝生產線使用。
功能特點
-
真彩色液晶屏顯示，觸摸屏+薄膜按鍵操作，操作便利
-
液量分配、時間分配、總量分配、流量模式等四種模式可供選擇
-
各種分配模式可預存5組分配參數，方便及時調取使用
-
具有啟停、正反轉、全速排空、掉電記憶等基本功能
-
具有流量顯示，流量控制，液量累計等輔助功能
-
高精度直流無刷伺服驅動，扭矩大，效率高，免維護
-
可設置減速曲線、回吸角度和速度，降低出口沖擊力，防止飛濺及滴落
-
具有智能流量校正功能，隨時調整流量誤差
-
向?qū)讲僮魈崾?，操作?jiǎn)單快捷
-
智能溫控風扇，有效降低噪音
-
可接受多種外部工控信號控制啟停、正反轉及轉速調節，光耦隔離
-
啟停、正反轉、當前轉速等工作狀態可輸出
-
RS485通訊，全新的MODBUS協議，RTU、ASCII、TCP三種模式可選，方便與各種控制設備連接
-
超強的抗干擾特性，寬電壓設計，適用于復雜的供電環境
-
外殼材料采用304不銹鋼，無縫焊接工藝，易清洗，耐溶劑腐蝕
-
適配多種規格和材質的軟管，符合FDA、USP及GMP認證相關要求
-
應用領域：現代實驗室、工業生產、農業、醫療設備等領域
-
典型應用：物料傳輸配液、TFF\DFF超濾、包衣制粒、多通道傳輸
產品參數
| 技術參數 | |
| 流量范圍 | 0.005~4200mL/min |
| 轉速范圍 | 0.1~350rpm |
| 轉速分辨率 | 0.1rpm |
| 轉速精度誤差 | ＜±0.2% |
| 通訊接口 | RS485通訊，兼容Modbus協議，DB15外控接口 |
| 電源電壓 | AC100～240V，50Hz/60Hz |
| 功率 | ＜150W |
| 工作環境 | 環境溫度0 ～ 40℃，相對濕度＜80% |
| 外形尺寸（長×寬×高） | 286mm×180mm×230mm |
| 防護等級 | IP31 |
| 驅動器重量 | 5.8kg |
| 外控接口 | 外控輸入電平5V、12V(標配)，24V（選配）；外控模擬量0-5V(標配)，0-10V、4-20mA（選配） |
| 分配液量設定范圍 | 0.001μL～9999L(建議最小灌裝量100微升） |
| 分配次數設定范圍 | 1次～999次，“0”為無限循環方式 |
| 分配間隔設定時間 | 0.1～999.9秒/分/時，時間單位可調 |

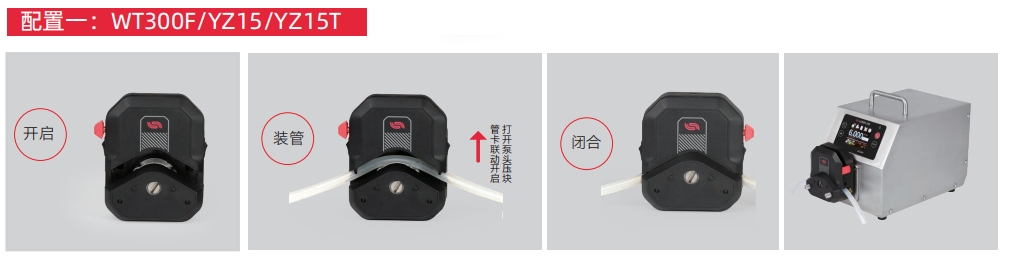

適用泵頭
驅動器型號 |
適用泵頭 |
通道數 |
適用軟管 |
單通道流量（mL/min) |
WT300F |
YZ15T |
1、2 |
13#14#16#19#25#17#18# |
0.005～1495 |
YT25 |
1、2 |
114#116#15#24#35#36# |
0.024～1750 |
|
KZ25 |
1、2 |
15#24#35#36# |
0.31～3850 |
|
KZ25-L |
1 |
5#24#35#36# |
0..31～3850 |
|
DMD25-T |
1 |
114#119#116#15#24#35#36# |
0.58～4200 |
灌裝量 |
適配軟管（內徑X壁厚）） |
灌裝時間 |
精度誤差 |
0.1mL |
0.8×1.6mm13# |
0.7s |
±3.0μL |
0.3mL |
0.8×1.6mm13# |
1.7s |
±3.0μL |
0.5mL |
1.6×1.6mm14# |
0.5s |
±2.0% |
0.8mL |
1.6×1.6mm14# |
0.8s |
±1.5% |
1mL |
1.6×1.6mm14# |
1.2s |
±1.2% |
2mL |
2.4×1.6mm19# |
1.0s |
±1.0% |
5mL |
3.1×1.6mm16# |
1.2s |
±1.0% |
10mL |
4.8×1.6mm25# |
1.5s |
±1.0% |
灌裝量 |
適配軟管(內徑X壁厚) |
灌裝時間 |
精度誤差 |
10mL |
4.8×2.4mm15# |
1.2s |
±1.0% |
30mL |
6.4×2.4mm24# |
1.2s |
±1.0% |
50mL |
7.9×2.4mm35# |
1.2s |
±1.0% |
80mL |
9.6×2.4mm36# |
1.9s |
±0.8% |
100mL |
9.6×2.4mm36# |
2.5s |
±0.5% |
150mL |
9.6×2.4mm36# |
3.7s |
±0.5% |
200mL |
9.6×2.4mm36# |
5.0s |
±0.5% |
以上適用泵頭、適配通道數和單通道流量等數據，均為實驗室常溫常壓條件下用雷弗硅膠管打純凈水測試所得，此數據僅供參考； 實際使用時由于受壓力、溫度、介質特性、軟管材質等具體因素的影響，具體情況需要咨詢雷弗工程師。
| 尺寸圖（單位：mm） | |
 |
